夹扣磁环

夹扣式磁环由镍锌铁氧体材料制成，具备高频损耗低、阻抗高、抗干扰能力强等特性。产品采用分体卡扣式开合结构，无需剪断线材，可直接卡扣于成品线缆外部，安装便捷、可重复拆装。主要用于抑制线缆传输过程中产生的高频 EMI/RFI 共模干扰与辐射噪声，有效改善设备信号抖动、画面杂讯、音频杂音及电磁辐射超标问题，广泛适配消费电子、工控设备、医疗仪器、车载及通讯线材的高频滤波场景，是设备 EMC 整改最常用的被动滤波器件。

 规格参数

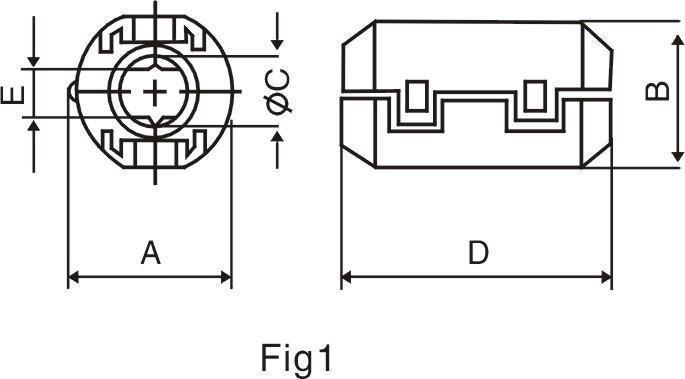

NO	Part Numbers	A	B	C	D	E	Impedance (Ω)		Fig
NO	Part Numbers	A	B	C	D	E	25MHz	100MHz	Fig
1	BK162411-3	12.00±1.00	11.50±1.00	4.50±0.80	21.50±1.00	3.00±0.80	80	150	1
2	BK182813-A	13.00±1.00	12.00±1.00	5.00±0.80	25.00±1.00	3.50±0.80	92	210	1
3	BK182813-3	13.00±1.00	12.00±1.00	5.00±0.80	25.00±1.00	4.00±0.80	85	158	1
4	BK243613-3	20.00±1.00	18.00±1.00	9.00±1.00	35.00±1.00	5.00±1.00	165	300	1
5	BK182813-2	15.00±1.00	14.00±1.00	5.00±0.80	23.00±1.00	/	90	172	2
6	BK182813-6	17.00±1.00	16.00±1.00	6.00±0.80	29.50±1.00	/	65	125	5
7	BK263621-2	20.50±1.00	19.00±1.00	6.50±1.00	32.50±1.00	/	155	270	2
8	BK213115-3	16.50±1.00	14.50±1.00	7.00±0.80	30.00±1.00	5.00±1.00	70	145	1
9	BK202315-1	14.00±1.00	15.50±1.00	7.00±0.80	18.00±1.00	22.00±1.00	50	102	3
10	BK243616-3	20.00±1.00	18.00±1.00	9.00±1.00	35.00±1.00	6.00±1.00	110	200	1
11	BK243616-1	19.50±1.00	20.50±1.00	7.50±1.00	31.50±1.00	36.00±1.00	110	200	3
12	BK223615-3	20.5±1.00	20.70±1.00	8.00±1.00	39.00±1.00	/	110	260	5
13	BK243617-3	20.00±1.00	18.00±1.00	9.00±1.00	35.00±1.00	7.50±1.00	105	185	1
14	BK243617-1	19.50±1.00	20.50±1.00	9.00±1.00	31.50±1.00	36.00±1.00	105	185	3
15	BK354529-2	25.00±1.00	23.00±1.00	10.00±1.00	32.50±1.00	/	100	230	2
16	BK281818-3	24.50±1.00	28.50±1.00	10.20±1.00	13.50±1.00	20.00±1.00	45	110	4
17	BK253319-1	20.50±1.00	20.50±1.00	11.00±1.00	32.00±1.00	36.00±1.00	95	140	3
18	BK322219-3	28.00±1.00	32.50±1.00	12.00±1.00	18.00±1.00	24.00±1.00	55	125	4
19	BK343821-1	30.50±1.00	31.00±1.00	13.00±1.00	34.00±1.00	39.00±1.00	130	240	3
20	BK435337-2	32.00±1.00	31.00±1.00	13.00±1.00	33.00±1.00	/	110	225	2
21	BK283721-3	23.00±1.00	22.00±1.00	13.50±1.00	36.00±1.00	11.00±1.00	75	150	1
22	BK242116-3	19.00±1.00	23.00±1.00	8.00±0.80	17.00±1.00	23.00±1.00	67	125	4
23	BK332023-3	29.00±1.00	33.00±1.00	15.00±1.00	15.00±1.00	21.00±1.00	46	95	4
24	BK242416-3	19.00±1.00	23.00±1.00	8.00±0.80	20.00±1.00	26.00±1.00	70	135	4
